高亮液晶屏是一個新興產品，廠家和用戶之間因溝通不全面，或者因操作人員不專業，不了解戶外高亮屏線特性，導致燒屏，導致糾紛，合作也不愉快。小編從專業角度圖文詳解高亮液晶屏LVDS屏線

　　1、此資料是部分顯示屏所使用的LVDS線匯總表，其中對LVDS接口插座、特征、編碼等作了介紹。如果這些顯示屏的LVDS線損壞，可供參考；

　　2、由于1920X1080高清屏對應的數字板LVDS接口電路標準化較統一，可考慮通過更換LVDS線，對高清屏代用表中LVDS插座及排序不同的屏進行代用；

　　3、由于非1920X1080顯示屏對應的數字板LVDS接口電路標準化不統一，如果代用屏的機芯與被代用屏的機芯相同，則可考慮通過更改LVDS線，對標清屏代用表中LVDS插座及排序不同的屏進行代用；如果代用屏的機芯與被代用屏的機芯不同，則不能通過更改LVDS線，對這些屏進行代用。

　　4、此資料匯總可能會有不準確之處，供大家參考，并請大家指出錯誤之處，謝謝！

　　一、26寸以下（含26寸部分屏和三星2010年后32寸屏）

　　參數：

　　1366*768

　　60Hz

　　端子：FI-X30S1

　　特征：LVDS Pin 30，29，28供電 2、5組LVDS數據雙絞線

　　材料：A46-BB40DL-SSXH1G400 該接口適用于26寸以下（含26寸部分屏、2010年后三星32寸HD屏）分辨率為HD（1366*768） 的屏

　　參數:

　　1440*900

　　60Hz

　　1680*1050

　　60Hz

　　1920*1080

　　60Hz

　　端子：FI-X30S

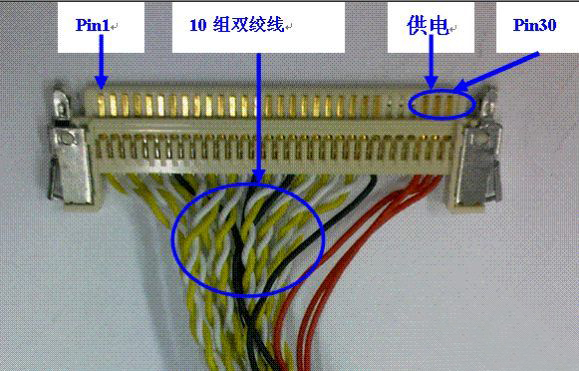

　　特征：1、LVDS Pin 30，29，28供電 2、10組LVDS數據雙絞線

　　典型和材料號：46-AB250L-CM0C1G

　　長度：250

　　該接口適用于26寸以下（含26寸部分屏），除分辨率1366*768外的屏

　　二、26寸以上（含26寸部分屏）

　　參數：1366*768 60Hz

　　端子：FI-X30S

　　1、LVDS Pin1--4 供電 2、5組LVDS數據雙絞線

　　46-AB45DL-LGXJ1G

　　長度：450

　　備注：該接口適用于26寸以上（含26寸部分屏）分辨率為HD即1366*768 的屏，主要使用于除三星屏外的其他廠家的高亮工業液晶屏，如LG,AUO,CMO,Sharp等，

　　參數：1366*768 60Hz

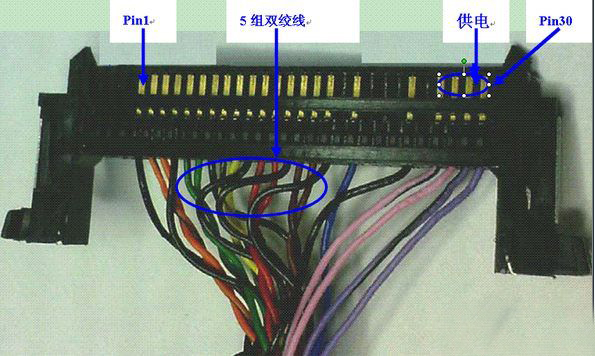

　　端子：FI-E30S

　　特征1、LVDS Pin28--30 供電

　　2、5組LVDS數據雙絞線

　　材料：46-BB350B-SS5H1G

　　長度：350

　　備注：該接口適用于32寸以上分辨率（1366*768）三星舊型號屏，如三星32寸SS5；2010年后HD屏不再使用該接口

　　參數：1920*1080 60Hz

　　端子：FI-RE51

　　特征：1、LVDS Pin1--4 供電

　　材料: 46-FB40HL-SS9M1G

　　長度：400

　　備注：該接口適用于分辨率（1920*1080）三星屏,其他廠家panel 參考選用。

　　參數：1920*1080 60Hz

　　端子：FI-RE51

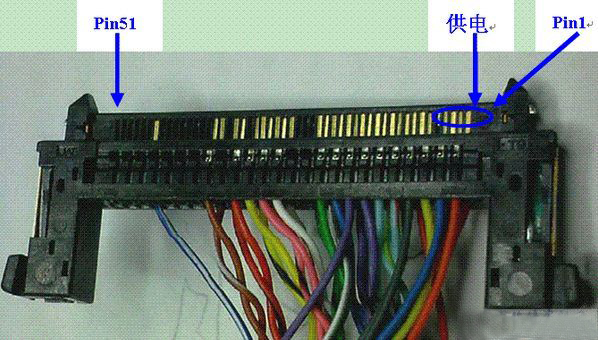

　　特征：1、LVDS Pin48--51 供電

　　材料型號：46-FB55FL-LG1S1G

　　長度：550

　　備注：該接口適用于分辨率（1920*1080）LG屏,其他廠家panel 參考選用，大部分AUO屏是此類型

　　三、120Hz屏LVDS接口定義說明

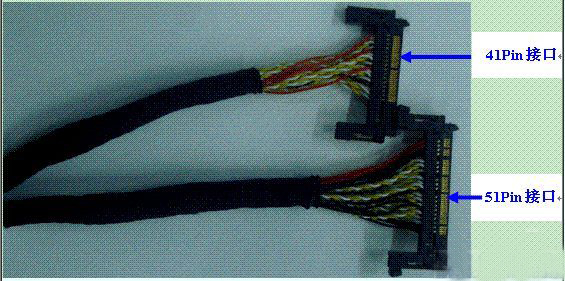

　　1、120Hz屏不分尺寸大小，需配置2條LVDS連接線 1條51pin，1條41 pin，如右圖；

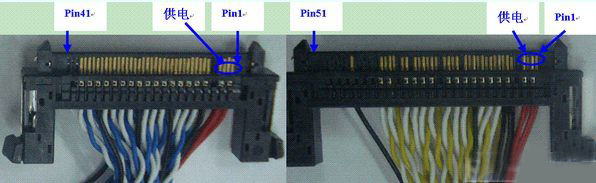

　　2、120Hz屏線有兩種類型G和H： G：Pin1--4 供電,主要適用于三星，CMO等其他廠 家參考使用

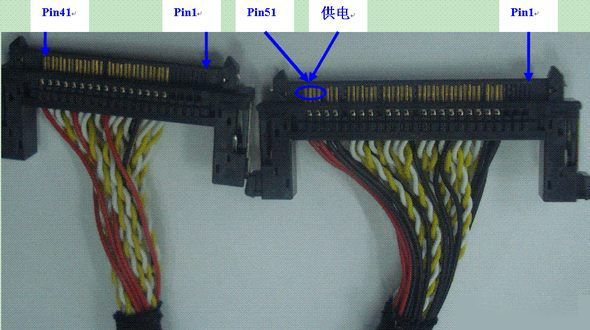

　　H：Pin48--51供電，主要適用于LG、AUO等其他廠家參考使用

　　參數：

　　1920*1080 120Hz

　　端子：FI-R51HL FI-R41HL

　　特征：LVDS Pin1--4 供電

　　材料：46-FB055L-SSXS1G

　　長度550

　　該接口主要適用于三星，CMO等其他廠家參考使用；2根線并成一根線，

　　參數：1920*1080 120Hz

　　端子：FI-R51HL

　　FI-R41HL

　　特征：LVDS Pin48--51供電

　　材料

　　46-FB55FL-LG1S1G

　　長度：550

　　備注：該接口主要適用于LG，AUO等其他廠家可供參考使用；

　　美景視專業生產高亮液晶屏11年，后期小編將不斷為大家更新戶外高亮屏專業知識，同大家一起進步
